| 产品特性：矿用一般型 | 是否进口：否 | 产地：浙江温州 |
| 加工定制：否 | 品牌：益煤防爆 | 型号：CKJ5-160/1140 |
| 低压电器名称：真空交流接触器 | 是否专供外贸：否 | 3C证书编号：000 |
| 额定电流：160A | 额定电压：1140V | 产品认证：ccc |
| 特色服务：详询 | 适用范围：煤矿 | 最小包装数：2psc |
| 物料编号：1012 | 型号报价：CKJ5-160/1140 |
工作原理

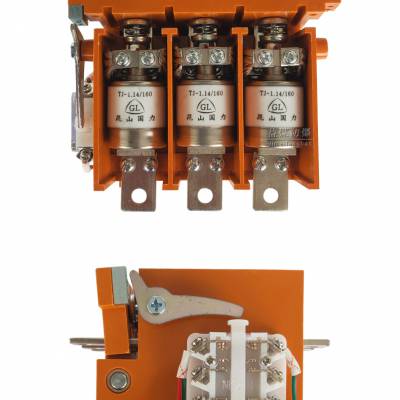

CKJ5-80A、12***、160A，250A接触器由基架、（400A由铝合金底座、基座；630A由铁底板、基座）、拐臂、衔铁、电磁系统和真空开关管组件等部件组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内触头接通，电磁线圈断电后，由分闸弹簧的作用，使主回路分断。电磁线圈由启动和维持两组绕组组成，通过辅助触头切换（也可以通过控制回路延时切换）。
本系列真空接触器（以下简称：接触器）适用于交流50Hz或60Hz、主回路额定电压1140kV、额定电流630A以下的电力网中，接通与分断及频繁启动和控制交流电动机用，并适宜与各种保护装置组成磁力启动器和防爆磁力启动器。
技术参数
主回路极数：三极
控制电源为交流：36V、220V、380V、交流50Hz/60Hz
控制回路方式：直流电磁系统，交流控制电源通过整流桥给供线圈工作
80A为二常开、二常闭，12***、160A为二常开、一常闭
250A、400A为四常开、三常闭，630A为三常开、二常闭
辅助触点的约定发热电流为***
真空开关管外壳为陶瓷、金属结构
额定工作制：间断长期工作制，反复短时工作制（额定通电持续率为40%）
结构性能
电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
灭弧系统：灭弧装置用来***触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
